上海百联中环购物广场位于中环线旁的真光路1288号,占地面积10万平方米,商业建筑面积25万平方米,是目前上海规模******的集购物、餐饮、休闲、娱乐为一体的超大型商业广场。
1、改造对象
中央空调耗能设备:
开利机组5套、溴化锂机组3套;
冷冻水泵8台,总功率为1140KW,常开3~4台;
冷却水泵8台,总功率为990KW,常开3~4台;
冷却塔风机5台,每台功率为11KW;
A区B1楼-4楼5个楼面的53台变风量机组,总功率1691KW。
空调系统每天运行12~13小时。
2、安装节电装置数量
水泵节电装置5套,装机容量688KW
风机节电装置58套,装机容量1746KW
3、案例实施情况
由于本项目中中央空调系统在设计过程中仍采用传统的定流量设计理念,耗电量较大,电能浪费严重。而在现实生活中,中央空调系统各部分设备的负荷是随着环境温度、季节交替、人流情况的变化而变化,因此,有必要对空调负荷进行实时跟踪、及时调整,使各部分设备始终处于******的运行状态,从而达到节能的目的。节能控制系统原理图:

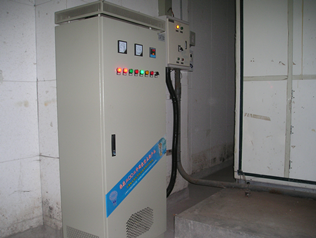

在节电装置的控制设计中,设计了手动切换和自动旁路功能,即用户可手动或自动切换使用二套控制线路,确保空调系统无间断运行。
在控制系统的调试中,首先确定变频器的最低工作频率,将其设定为下限频率并锁定。再将采集的各类信号综合运算,最终转变为模拟信号反馈给变频器来控制水泵、风机运转,实时调节流量。
由于水泵、风机类电机的耗电功率与转速近似成立方比的关系,因此在保证通风要求及温度的前提下,减少一定的流量能够起到大幅降低能耗的效果。
4、改造前后的能耗对比
与2007年同期比较,同样的运行时间内风机部分降低了50%的能耗,水泵部分降低了45%的能耗。
在达到预期节能效果的同时,项目双方人员也发现,商场内部分区域在使用节电装置后,空调的调节品质得以提高,同时也在一定程度上降低了部分台套风机由于全天运行在额定转速下所产生的噪音,改善了商场的购物环境。
5、项目投资方式
项目双方采取的是用户零投资,将每月实际节省电费作为项目款支付给项目实施单位的合作方式。这种合同能源管理的合作模式有效地解决了用户开展节能技改项目融资难、风险高的问题,但同时对项目实施方的资金运转提出了更高的要求。
6、项目年节能量
制冷期间平均节电率达到50%,季节交替及供暖期间达到近60%左右。项目年节省用电440万度左右,折合1770吨标准煤。
项目回收期在1.5年之内。
7、项目节能技术适用对象
本项目中应用的变频调速控制技术适用于各类商场、公共场馆、工厂恒温、恒压车间的供水、通风系统。 |
